Prova de Carga Estática (PCE) com segurança total nas fundações
- Sobre a Solos & Geotecnia
Somos uma empresa especializada em Ensaios Técnicos em Fundações
A Solos & Geotecnia é uma empresa especializada em ensaios e controle de qualidade de fundações profundas, atuando com PIT, PDA e Prova de Carga Estática (PCE) em obras de diferentes portes no Norte e Nordeste.
Na frente da PCE, entregamos:
Planejamento do ensaio de carga, definição de estágios e sequência de leitura;
Montagem de reação, instrumentação e monitoramento dos deslocamentos;
Controle rigoroso durante todo o ensaio;
Laudo técnico detalhado com ART, pronto para ser apresentado a projetistas, fiscalização e contratantes.
Nosso foco é comprovar, na prática, que a fundação atende o desempenho necessário.
Conheça nossos principais clientes
- Ensaio de Pit
O que é a Prova de Carga Estática (PCE)
A Prova de Carga Estática (PCE) é o ensaio de referência para avaliar o comportamento real da estaca sob carregamento. Com ela, é possível:
Confirmar a capacidade de carga última e de trabalho da estaca;
Observar a relação carga × recalque ao longo das etapas de carregamento e descarregamento;
Verificar se o desempenho em campo está alinhado ao projeto geotécnico;
Reduzir incertezas em obras com solos complexos ou alto nível de responsabilidade estrutural.
É o ensaio que responde, com dados, à pergunta:
“Essa estaca suporta, com segurança, as cargas previstas para a estrutura?”
O diferencial da Solos & Geotecnia no Ensaio de PIT
Planejamento de ensaio alinhado ao projeto de fundações
Definição de níveis de carga, tempo de leitura e critérios de estabilidade de acordo com as boas práticas e normas ABNT;
Estudo prévio das condições de solo, tipo de estaca e estrutura de reação;
Interface direta com o projetista de fundações para garantir um ensaio bem dimensionado.
Execução criteriosa e controle dos deslocamentos
Montagem da estrutura de reação e instrumentação dos pontos de leitura com cuidado;
Monitoramento sistemático de recalques/elevações em cada estágio de carga;
Registro completo de dados ao longo de todo o ensaio, evitando lacunas ou interpretações duvidosas.
Laudo técnico robusto, claro e com ART
Laudo com curvas carga × recalque, comentários técnicos e conclusões objetivas;
Indicação da capacidade de carga obtida e análise de desempenho em relação ao projeto;
Emissão de ART garantindo respaldo técnico e documental para sua obra.
Dúvidas Frequentes
Como é realizado o Ensaio de PCE?

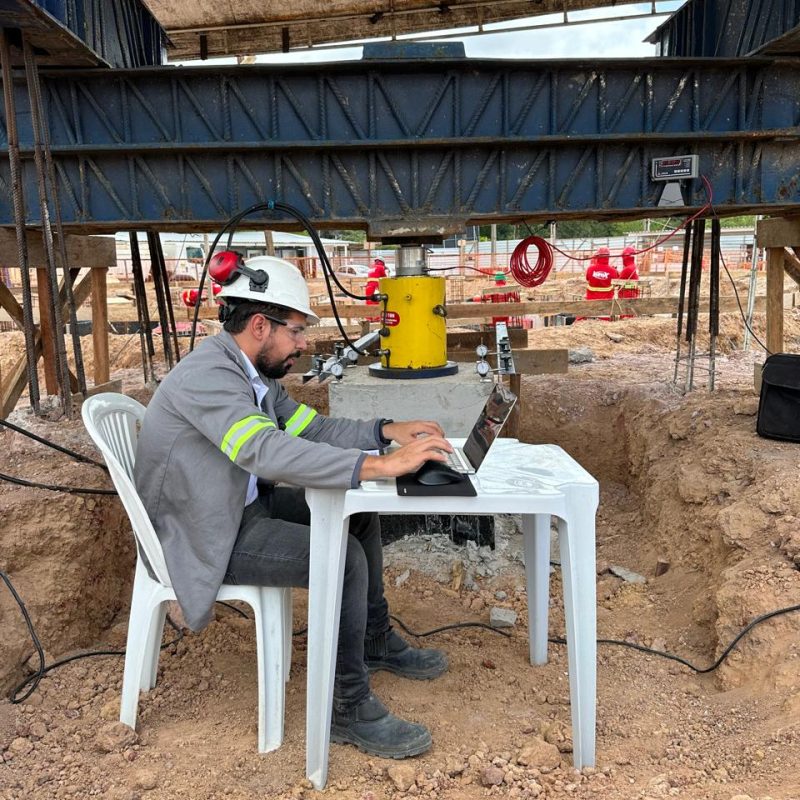

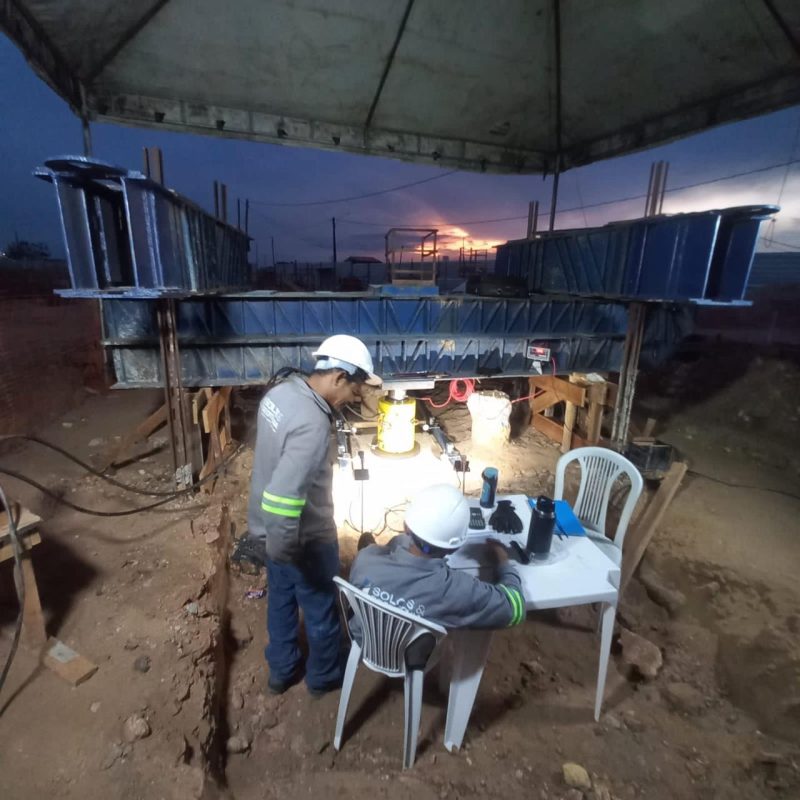

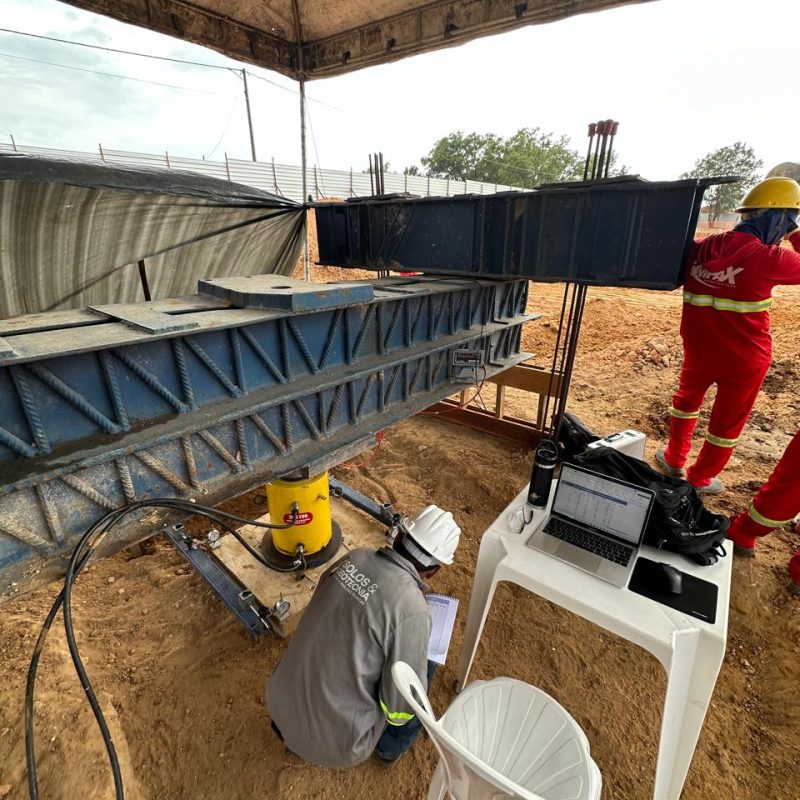

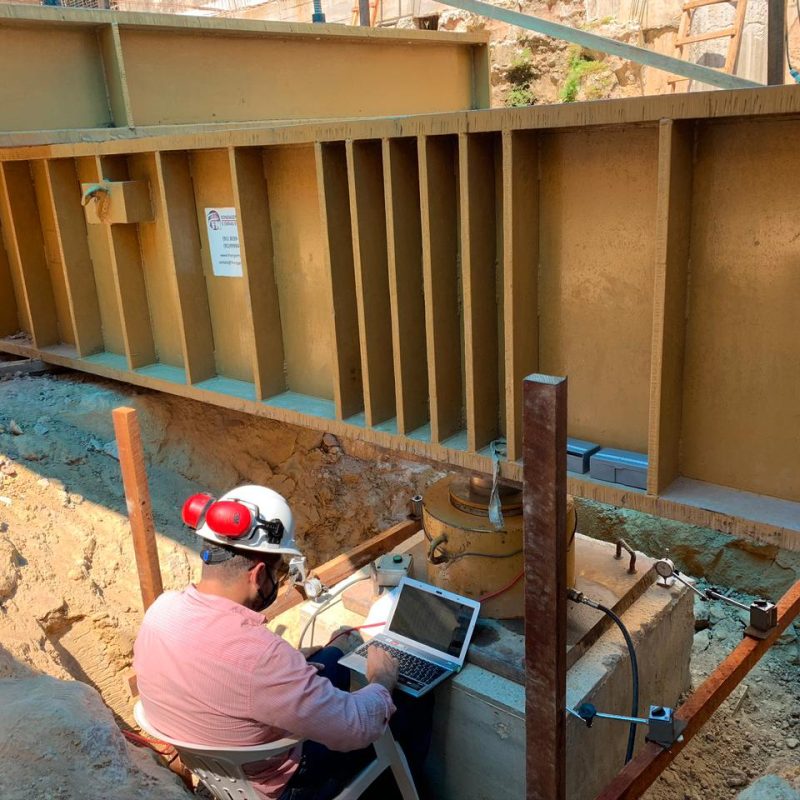

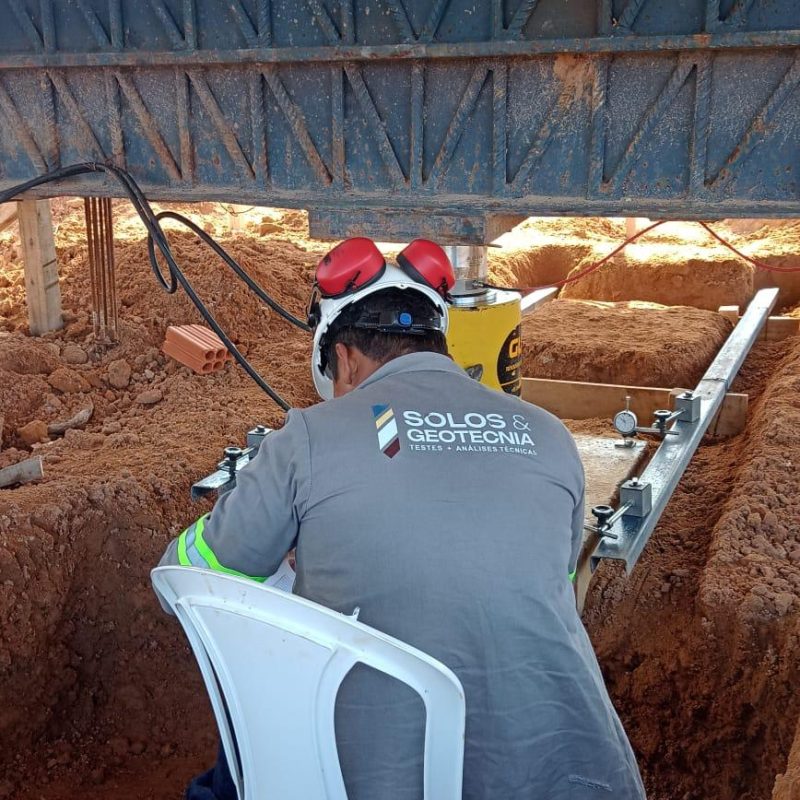

O Ensaio de Prova de Carga Estática (PCE) é utilizado para avaliar de forma direta e precisa a capacidade de carga das estacas. O procedimento inicia-se com a preparação da estaca e a instalação de instrumentos de medição, como deflectômetros e células de carga, responsáveis por registrar os deslocamentos ao longo do ensaio.
Em seguida, é montado um sistema de reação, composto geralmente por blocos de concreto ou estacas ancoradas, que serve como contrapeso para resistir às cargas aplicadas. A aplicação da carga é feita progressivamente, por meio de macacos hidráulicos, seguindo incrementos controlados e de acordo com as normas técnicas vigentes.
Durante todo o ensaio, os deslocamentos da estaca são monitorados para analisar seu comportamento sob diferentes níveis de carregamento. Esse procedimento permite determinar tanto a carga última suportada pela fundação quanto a carga admissível, garantindo a segurança do projeto.
Embora o PCE seja um ensaio mais demorado e com custo mais elevado em comparação ao ensaio dinâmico (PDA), ele fornece resultados altamente confiáveis, reproduzindo de forma mais realista as condições de carregamento que a estaca enfrentará em serviço.
Quais resultados são obtidos no Ensaio de PCE?
O Ensaio de Prova de Carga Estática (PCE) fornece resultados essenciais para a avaliação da capacidade de carga e do comportamento da estaca sob carregamento real. Um dos principais resultados é a determinação da carga última, que representa o máximo esforço suportado pela estaca antes de atingir recalques excessivos, e da carga admissível, obtida considerando fatores de segurança. Além disso, o ensaio gera a curva carga x recalque, que permite analisar a deformação da estaca em função do aumento progressivo da carga, ajudando a compreender a interação entre a fundação e o solo.
Outro aspecto importante analisado no PCE é o recalque residual e a recuperação elástica da estaca após a remoção da carga, o que indica a capacidade do solo de retornar parcialmente à sua condição original. Em ensaios instrumentados, também é possível avaliar a distribuição da carga ao longo da estaca, identificando a parcela absorvida pelo atrito lateral e pela resistência na ponta. Esses dados são fundamentais para validar o dimensionamento das fundações, garantindo a segurança e eficiência do projeto estrutural.
Quando devo usar o Ensaio de PCE?
O Ensaio de Prova de Carga Estática (PCE) deve ser utilizado quando se necessita determinar, com alta precisão, a capacidade de carga de uma estaca. É especialmente recomendado em projetos de fundações onde a segurança estrutural é crítica, como em edifícios de grande altura, pontes, viadutos, barragens e instalações industriais pesadas, pois fornece resultados diretos e confiáveis sobre o comportamento da estaca sob condições reais de carregamento.
Este ensaio é fundamental em situações de incertezas quanto às condições do solo, na avaliação da eficiência de um tipo específico de estaca ou para validar os cálculos geotécnicos de projeto.
Além disso, o PCE é empregado quando se deseja avaliar recalques admissíveis, garantindo que a estaca atenda aos critérios de deformação estabelecidos no projeto estrutural. Também é exigido em obras que demandam alto nível de controle de qualidade, como aquelas que seguem normas técnicas rigorosas ou cláusulas contratuais específicas.
Posso utilizar o Ensaio de PCE em qualquer tipo estaca?
Sim, o Ensaio de Prova de Carga Estática (PCE) pode ser aplicado em praticamente qualquer tipo de estaca, mas sua viabilidade depende das características do solo, do projeto e das condições específicas da obra.
O PCE é mais comumente utilizado em estacas moldadas in loco, como estacas do tipo hélice contínua, estacão, raiz e barretes, pois essas estacas não podem ser avaliadas diretamente por ensaios dinâmicos, como o PDA. Nesses casos, o PCE permite verificar de forma direta a real capacidade de carga, garantindo a conformidade com os critérios de projeto.
Para estacas pré-moldadas cravadas, como estacas metálicas ou de concreto pré-moldado, o PCE também pode ser realizado. No entanto, sua execução costuma ser mais complexa devido à necessidade de um sistema de reação robusto para resistir às cargas aplicadas. Além disso, como essas estacas podem ser testadas de forma mais rápida e econômica pelo ensaio PDA, o PCE costuma ser reservado para situações específicas em que se exige uma análise mais detalhada ou a validação de resultados.
Portanto, embora o PCE seja um método universal, sua aplicação deve levar em conta o custo, a logística de montagem do sistema de reação e a necessidade de precisão dos resultados para atender às exigências do projeto.
Como é o Preparo das estacas para realização do Ensaio de PCE?
A preparação das estacas para a realização do Ensaio de Prova de Carga Estática (PCE) é essencial para garantir resultados precisos e confiáveis. Primeiramente, a estaca deve estar totalmente instalada, com a cabeça regularizada e nivelada.
Em seguida, deve-se executar um bloco de coroamento sobre o topo da estaca a ser testada, o qual servirá para distribuir uniformemente a carga aplicada. Além disso, é necessário construir estacas de reação ou outro sistema de ancoragem, garantindo que a estaca de teste seja submetida à compressão sem deslocamentos indesejados do sistema de reação.
Todos os elementos envolvidos — bloco de coroamento, sistema de reação, macacos hidráulicos e instrumentos de medição — devem ser dimensionados pelo responsável técnico pela execução do ensaio, assegurando que o sistema funcione adequadamente durante toda a coleta de dados.
O Ensaio de PCE é um ensaio normatizado no Brasil?
Sim, o Ensaio de Prova de Carga Estática (PCE) é um ensaio normatizado no Brasil, seguindo as diretrizes da NBR 12131:2006 — Estacas — Prova de Carga Estática, publicada pela Associação Brasileira de Normas Técnicas (ABNT). Essa norma estabelece os procedimentos para a execução do ensaio, incluindo os critérios para a aplicação da carga, a instrumentação, a medição dos deslocamentos e a interpretação dos resultados obtidos.
A NBR 12131 define dois métodos de carregamento:
Carregamento lento, em que a carga é aplicada em estágios sucessivos até atingir a carga máxima;
Carregamento rápido, em que a carga é aplicada de forma contínua em menor tempo.
Além disso, a norma estabelece os critérios de aceitabilidade dos resultados, assegurando que a avaliação da capacidade de carga e do comportamento da fundação seja confiável.
O cumprimento rigoroso dessa norma é essencial para garantir a precisão dos ensaios e, consequentemente, a segurança e o desempenho das estruturas que dependem da fundação ensaiada.
Qual a comparação entre o Ensaio de PCE e o Ensaio PDA?
O Ensaio de Prova de Carga Estática (PCE) e o Ensaio de Prova de Carga Dinâmica (PDA) são dois métodos utilizados para avaliar a capacidade de carga de estacas, mas apresentam diferenças significativas em termos de execução, custo, tempo e precisão dos resultados.
O PCE é considerado o método mais preciso, pois mede diretamente a resposta da estaca a um carregamento progressivo. É realizado por meio da aplicação de carga estática, utilizando macacos hidráulicos e um sistema de reação robusto, permitindo uma análise detalhada do recalque e da carga admissível. No entanto, é um ensaio mais demorado, de custo elevado e que requer infraestrutura complexa, o que normalmente limita sua aplicação a um número reduzido de estacas.
Por outro lado, o PDA é um ensaio dinâmico, no qual a estaca é submetida a impactos controlados, geralmente com o próprio martelo de cravação ou com um martelo específico para ensaio. O teste fornece estimativas da capacidade de carga e permite avaliar a integridade estrutural da estaca. O PDA é mais rápido, econômico e pode ser aplicado a um grande número de estacas, sendo ideal para controle de qualidade em obras de grande porte. No entanto, seus resultados dependem de modelos matemáticos e necessitam de análise e ajustes para se obter maior precisão.
Em resumo, o PCE é recomendado quando se busca máxima precisão, enquanto o PDA é indicado para avaliações rápidas e econômicas. Na prática, é comum a utilização combinada dos dois ensaios para validação dos resultados, assegurando maior confiabilidade ao projeto de fundação.
